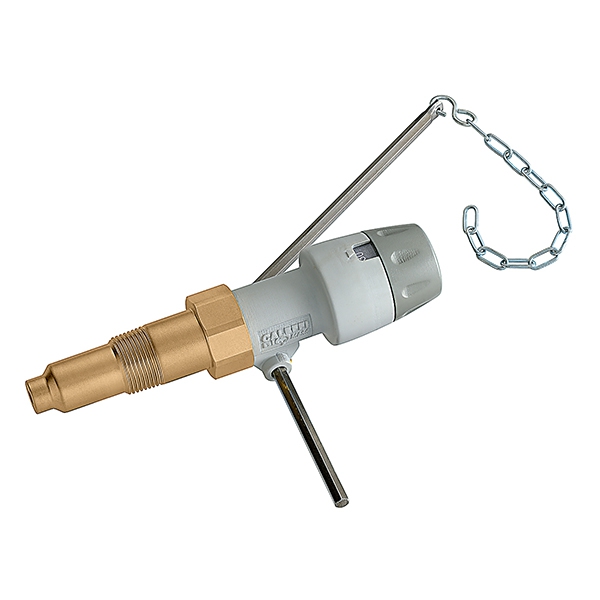

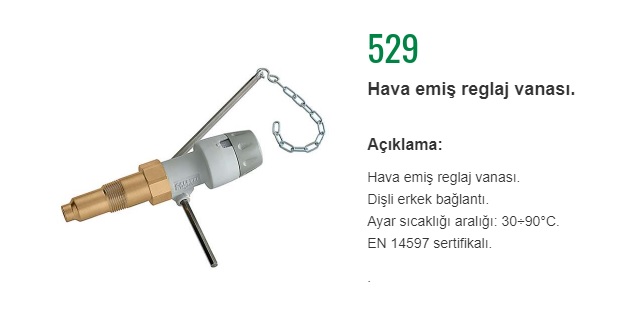

Hava emiş reglaj vanası 3/4” 30÷90°C Nedir ? Hava emiş reglaj vanası 3/4” 30÷90°C Ne İşe Yarar ?

Ayar valfı, katı yakıt kazanının çekim değerine etki ederek, kanal kesit ölçüsünü değiştirir ve dolayısıyla yanma havası akış debisini de değiştirir. Kontrol kolu ve zincir mekanizmasından oluşan aygıt yardımı ile sistemdeki suyun sıcaklığı değiştiğinde, çekim ayarlama valfı yanma havası giriş açma kapağına müdahale etmek suretiyle, yanma sürecini ayarlamak amacıyla su sıcaklığı azaldığında veya arttığında bu kapağı açar veya kapatır.

ÇEKİM AYAR VALFI (Hava Emiş Reglaj Vanası)

Uyarılar Ürünün montajı ve bakımı öncesinde aşağıdaki talimatlar okunmalıdır.

DİKKAT! BU TALİMATLARA UYULMAMASI TEHLİKELİ DURUMLARA YOL AÇABİLİR!

Güvenlik

1 Aygıt, kalifiye teknik personel tarafından, yürürlükteki ulusal yönetmeliklere ve/veya ilgili yerel gerekliliklere uygun şekilde kurulmalı, servise alınmalı ve bakıma tabi tutulmalıdır.

2 Boru bağlantı teçhizatlarının tümünün su sızdırmaz özellikte olduğundan emin olunuz.

3 Hidrolik bağlantıların gerçekleştirilmesi esnasında, telleri mekanik olarak aşırı şekilde kaldırmamaya dikkat ediniz.

4 50°C’nin üzerindeki su sıcaklıkları ciddi yanıklara neden olabilir.

5 Aygıtın kullanım amacından farklı amaçlarla kullanılması yasaktır.

Çalışma Ortama daldırılmış halde çalışan termostatik elemanla birlikte kazana entegre monteli çekim ayar valfı, hava akışını otomatik olarak ayarlar; böylece, daha tekdüzen ve komple yanma elde edilmesine yardımcı olur.

Teknik/hidrolik özellikler Malzemeler

Gövde: PA6G30 Düğme: PA6G30 Kontrol kolu: PA6G30 Metal ayar halkası: pirinç EN 12164 CW614N Sensör cebi: pirinç EN 12164 CW614N Yay: paslanmaz çelik Çekim kolu: Galvanize Fe Zincir: Galvanize Fe Parafin termostatik sensör Verim Kullanılan sıvılar: su, glikol solüsyonlar Maksimum glikol yüzdesi: %50 Maksimum uygulama sıcaklığı (sensör): 120°C Ayar aralığı: 30÷90°C Maksimum çalışma basıncı: 10 bar Aksiyon türü (EN 14567): Tip 1 Zincirdeki maksimum yük: 10 N Cep uzunluğu: 529050, 529150: 58 mm 529151: 78 mm Zincir uzunluğu: 1200 mm Bağlantı: 3/4” M (ISO 7/1)

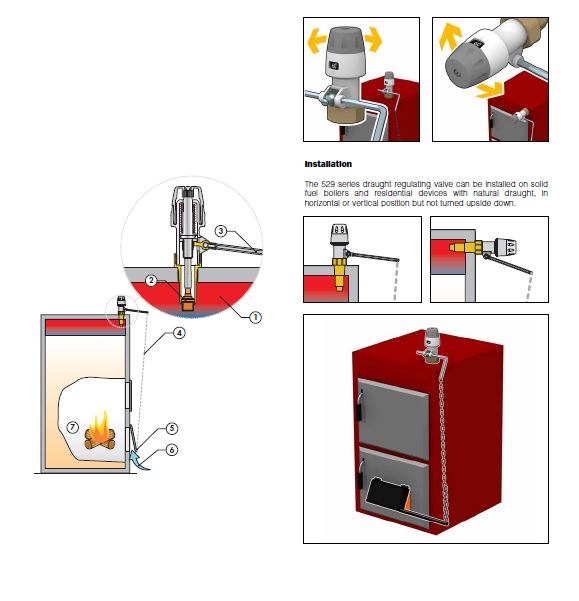

Montaj

A Montaj ve sökme işlemleri daima sistem soğuk ve basınçsız halde iken gerçekleştirilmelidir.

B Erişim: valfa veya boru teçhizatına gerekebilecek bakımın yapılmasına imkan tanımak için, valfa erişimin engellenmemiş olması şarttır.

C Montaj. Montaj prosedürü: Montaj işlemi normalde kazan için özel dişli bağlantılar kullanılarak ve aşağıdaki prosedüre uygun olarak yapılır:

D 3/4” konik vidayı tam olarak sıkmak suretiyle, kolu doğru bir şekilde yanma havası giriş giriş kapağına doğru yönlendirin.

E Ayar valfı kolunu, aşağı doğru hafifçe bastırarak takın.

F Yassı uçlu bir tornavida kullanarak, zincir ile yanma havası giriş kapağındaki bağlantı aynı hizaya gelecek şekilde vidayı sıkarak kolu yerine kilitleyin (Şek. F1).

G Zincirin uzunluğunu ayarlamak için, düğmeyi 60°C’ye ayarlayın.

H Katı yakıt kazanını çalıştırın ve çekme/çekim portunu elinizle ayarlayarak su sıcaklığının 60°C’de dengede kalmasını sağlayın.

I Port açıklığı yaklaşık 1 mm olacak şekilde zinciri sabitleyin. Bu ayarda, ayar valfı ikinci bir durum olarak 30°C ile 90°C arasında bir sıcaklığın seçilmesine imkan tanır. Zincirin faydalı gücü 10 N değerindedir. Sıcaklık ayarı L Ayar valfının çalışma sıcaklığı, düğmeyi 30°C ile 90°C arasında bir değere getirerek seçilebilir ve istenilen değer ilgili gösterge penceresinde görüntü
